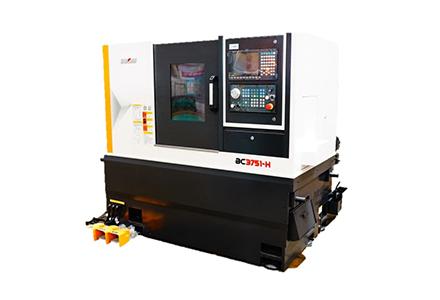

BC3751-H是一款高机能、多职能车削中心� ；灿涤蠧轴和铣削职能，可在一次装置下实现复杂零件的大部门或全数加工，出格适合于状态复杂零件的加工� ；惭∪⌒麓叵低�，建设十二工位动力刀塔，精度高、刚性好、选刀功夫短� ；惭∪∏泻习踩叨鹊娜夤胤阑�，既预防冷却液飞溅、又保障操作安全、表观宜人。
产品特点：
1）高强度铸铁整体平床身，有优良的不变性和抗震机能。
2）X/Z轴导轨选取滚柱线轨副，急剧移动均可达30m/min ；
3）主轴选取精密轴承组合分列，运行安稳、精度不变 ；

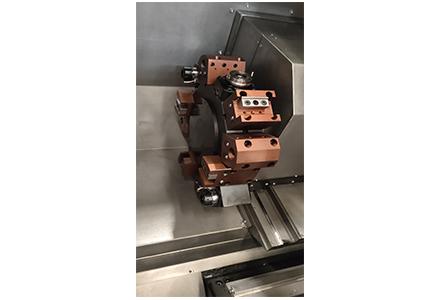

5）刀架选取卧式动力刀架，精度高、刚性好、选刀功夫短。
6）机床C轴配高分辨率编码器，可陆续分度。
7）机床电气单元柜密封性好，并配有机床电器柜空调 ；
8）液压卡盘夹紧、放松和液压尾座套筒伸缩除法式节造表，均可脚踏开关节造，方便快捷 ；
9）建设冷却泵及水箱，保障加工过程充分冷却 ；
10）机床选取切合安全尺度的全封关防护，既预防冷却液飞溅、又保障操作安全、表观宜人。
11）机床设计紧凑、占地面积幼。
合用行业：
合用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业。
|
|
机型 |
|
BC3751-H |
|
加工领域 |
床身上最大回转直径 |
mm |
φ550 |
|
床鞍上最大回转直径 |
mm |
φ345 |
|
|
最大切削直径 |
mm |
φ360 |
|
|
最大车削长度 |
mm |
320 |
|
|
最大过棒料直径 |
mm |
φ50 |
|
|
主轴 |
卡盘规格 |
inch |
8″中空 |
|
主轴头型式(GB/T5900.1) |
|
A2-6 |
|
|
车主轴最高转速 |
rpm |
50-4500 |
|
|
进给 |
行程X/Z/ |
mm |
210/400 |
|
快移速度X/Z |
m/min |
30/30 |
|
|
刀架 |
刀架大局 |
|
BMT55动力刀塔 |
|
装刀容量 |
pcs |
12 |
|
|
刀具尺寸 |
mm |
25×25/Ф32 |
|
|
动力刀 具 |
刀具大局 |
|
BMT55 |
|
铣主轴最高转速 |
rpm |
3800 |
|
|
最大装置刀柄直径 |
mm |
Φ20 |
|
|
尾座 |
尾座行程 |
mm |
350 |
|
顶尖套锥度 |
mm |
MT No.4 |
|
|
尾座大局 |
|
硬轨尾座 |
|
|
其它 |
电源容量 |
KVA |
25 |
|
床身布局大局 |
|
30° |
|
|
机床表形尺寸 （L×W×H） |
mm |
2350X2600X1900(含后排屑器)/ |
|
|
机床沉量（净沉/毛沉） |
Kg |
5000kg（含排屑器）/ 4700kg（不含排屑器） |
注：上表为尺度配置时的参数，选择其他配置时参数有变动，恕不另行通知。
