CX516是一款高效立式车铣复合中心 ，机床拥有三轴联动职能 ，车、铣模式无缝集成 ，共同40工位刀库 ，可用于盘套类零件的精密、高效车铣复合加工�；部山ㄉ柙谙呒觳狻⒏哐苟闲嫉戎澳� ，可进行单机加工或多机联线 ，实现无人化操作。
产品特点：

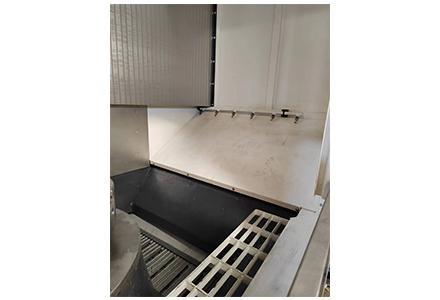

1) 床整体选取框箱型底座、立式结构 ，结构刚性高 ，排屑流畅。
2) 床鞍、立柱选取高刚性滚柱导轨 ，动态响应机能好 ，精度维持性好。
3) 三轴联动职能 ，可一次装夹进行车、铣等多工序复合加工 ，加工效能高。

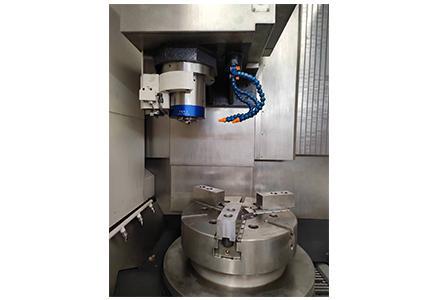

4) 铣削主轴与车削主轴结构相互独立 ，均选取内置电机 ，高精度、高速度。
5) 车削刀座冷却液高压中心出水。

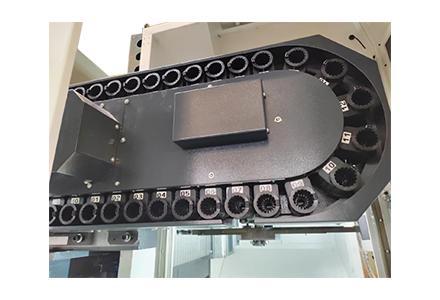

6) 车铣共用40工位链式刀库 ，结构紧凑、机能靠得住；
7) 三轴均配有光栅尺检测反馈系统 ，工作精度高。
8) 机床可建设在线检测、高压断屑等职能 ，可进行多机联线 ，实现无人化操作。
合用行业：
合用于电子、汽车、高铁、医疗器械、模具、IT 等造作业。
|
项目 |
单元 |
规格 |
|
|
加工领域 |
最大回转直径 |
mm |
Φ800 |
|
最大车削直径 |
mm |
Φ800 |
|
|
最大铣削直径 |
mm |
Φ800 |
|
|
最大车削长度 |
mm |
500 |
|
|
主轴 |
液压卡盘尺寸 |
|
21〞中实 |
|
车主轴最高转速 |
r/min |
1500 |
|
|
C轴最幼分辨率 |
° |
0.001 |
|
|
铣主轴最高转速 |
r/min |
20000 |
|
|
铣主轴锥孔型式 |
|
BT40 |
|
|
进给 |
X/Z轴行程 |
mm |
1020/650 |
|
X/Z轴快移速度 |
m/min |
20 |
|
|
伺服电机扭矩（X/Z） |
Nm |
25/25 |
|
|
刀库 |
刀库容量 |
把 |
32 |
|
最大刀具沉量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×250 |
|
|
车削刀柄型式 |
|
BBT40（双面接触） |
|
|
其它 |
电源 |
kVA |
120 |
|
电压 |
V |
AC380V±10% |
|
|
体积(长x宽x高) |
mm |
5267x3310x3875 |
|
|
沉量 |
kg |
11000 |
|
