CK518是选取线性滚动导轨的数控立式车床高效 CNC立式车床，配以高端数控系统和立式转塔刀架，可进行车削各类内表圆柱面、圆准、圆弧曲面、公英造螺纹等加工 �；布庸ぞ瓤纱锏絀T6级，适合对旋转体类零件进行高效、大批量、高精度加工时选取 。
产品特点：
1）高强度铸铁底座、立柱，吸震性好，精度维持性良好 。
2）立式结构，排屑流畅，装夹工件方便 。
3）选取油水分离结构，使冷却水清洁环保 。
4）冷却水箱选取分离式，移动、清洁方便 。
5）高精密、高刚度通孔式主轴结构，主轴套筒全对称、悬挂大局设计 。
6）大功率互换主轴电机，FANUC系统，配两档变速箱 。
7）主轴光滑选取进口高级光滑脂光滑，全封关，免守护 。
8）床鞍、立柱导轨选取超沉负荷直线滚柱导轨 。

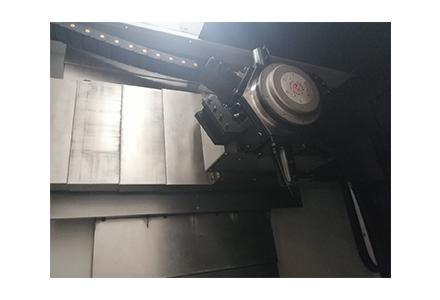

9）建设6工位立式伺服刀架，刚性高、换刀迅速、靠得住 。
10）集中式机床操作面板，使操作越发方便、快捷 。
合用行业：
合用于汽车、电机、轴秤注液压等行业 。
|
项 目 |
加工领域 |
|
|
最大回转直径（mm） |
Φ1000 |
|
|
最大切削直径（盘类）（mm） |
Φ900 |
|
|
过床鞍最大切削直径（轴类）（mm） |
Φ800 |
|
|
最大切削高度（mm） |
800 |
|
|

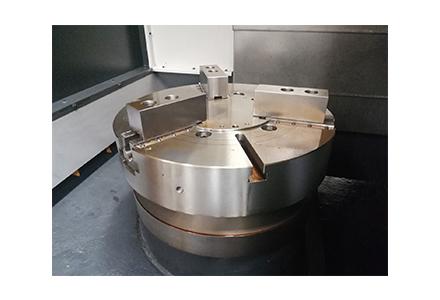

卡盘尺寸：（mm） |
Φ610（中实） |
|
|
主轴头型式：（GB/T5900.1） |
A2-15 |
|
|
主轴转速领域：r/min |
30-800 |
|
|
主轴最大扭矩Nm |
2970 |
|
|
急剧移动速度：m/min |
X轴：12 Z轴：12 |
|
|
X/Z轴行程：（mm） |
X轴：710 Z轴：850 |
|
|
切削进给速度：mm/min |
0-6000 |
|
|
最幼分辨率：（mm） |
0.001 |
|
|
刀位数 |
6 |
|
|
刀具装夹尺寸 车削/镗孔：（mm） |
32X32/Φ50 |
|
|
电源：（kVA） |
70 |
|
|
机床体积 长×宽×高：（mm） |
3100×2750×3575不含排屑器 |
|
|
机床沉量：（kg） |
13500 |
|
注：上表为尺度配置时的参数，选择其他配置时参数有变动 。
