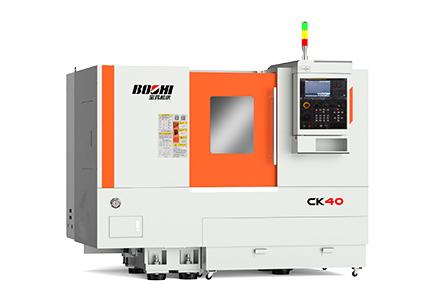

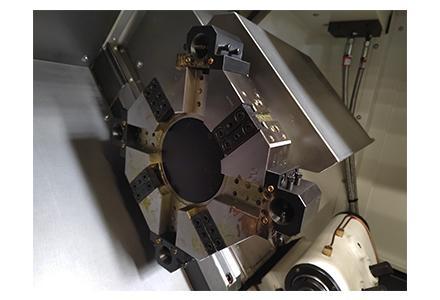

CK40/50系列数控车床选取高强度铸铁铸造、床身底座整体式结构、倾斜导轨 ，通孔式主轴结构、抗振性设计以及广域型互换主轴电机 ，主轴轴承及进给丝杠专用轴承选取国产轴承,传动噪音低；建设国产多工位转塔刀架 ，就近换刀�；部膳渲萌毡綟ANUC 0i-TF（5）、广数988T等也可选配国内表其它品牌高性价比数控系统。
产品特点：
1）选取“L型”铸铁整体斜床身 ，强度高吸震性好；屡次时效处置 ，有效抑造了加工过程中切削力导致的变形和应力；同时该系列机床有滑动导轨和滚动导轨（C系列）两种导轨大局可供选择。
2）主轴组件选取精密角接触推力球轴承与双列圆柱滚子轴承组合排劣注动平衡校对 ，可维持主轴高精度及刚性；主轴箱总成通过跑合测试 ，调整主轴轴承预紧 ，监测主轴温升 ，热变形等 ，使主轴在持久工作时启动急剧、安稳、精度不变。
3）X/Z轴选取伺服电机与滚珠丝杠直接衔接 ，进给精度高 ，可获得更高的加工精度；

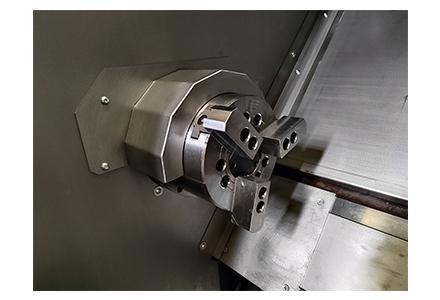

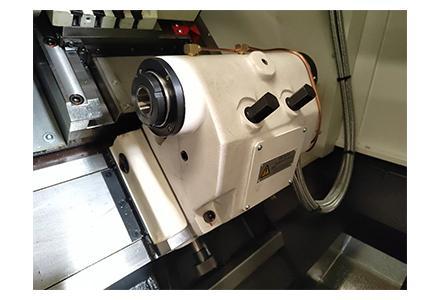

4）液压卡盘夹紧、放松和液压尾座套筒伸缩除法式节造表 ，均可脚踏开关节造 ，方便快捷；液压压力调整均选取面板式旋扭操作 ，表盘显示 ，调整安全、方便；
5）导轨、滚珠丝杠副选取集中自动稀油光滑 ，各个节点配有定量式分油器 ，按时定量向各光滑部位注油 ，保障各滑动面均匀光滑 ，有效的减幼摩擦阻力 ，提高了活动精度 ，保障了滚珠丝杠和导轨副的使用寿命.
合用行业：
合用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
单元 |
CK40 |
CK40S |
CK40C |
|
|
加工领域
|
床身上最大回转直径 |
mm |
Φ400 |
Φ400 |
Φ400 |
|
床鞍上最大回转直径 |
mm |
Φ260 |
Φ260 |
Φ260 |
|
|
最大车削直径 |
mm |
Φ285 |
Φ285 |
Φ285 |
|
|
最大车削长度 |
mm |
400/1000 |
400/1000 |
400 |
|
|
最大棒料直径 |
mm |
Φ42 |
Φ42 |
Φ42 |
|
|
主轴 |
主轴头型式 |
|
A2-5 |
A2-5 |
A2-5 |
|
主轴通孔直径 |
mm |
Φ57 |
Φ57 |
Φ57 |
|
|
卡盘直径 |
mm |
Φ165(6") |
Φ165(6") |
Φ165(6") |
|
|
主轴转速 |
r/min |
70-3000 |
70-3000 |
80-3000 |
|
|
主轴电机功率 （陆续/30分钟） |
kW |
7.5/11 |
7.5/11 |
7.5/11 |
|
|
尾座
|
套筒直径 |
mm |
Φ70 |
Φ70 |
Φ70 |
|
套筒行程 |
mm |
80 |
80 |
80 |
|
|
顶尖锥度 （标注/活主轴结构） |
|
莫氏 No.4/2 |
莫氏 No.4/2 |
莫氏 No.4/2 |
|
|
进给
|
移动领域X/Z |
mm |
165/410 165/1030 |
165/410 165/1030 |
165/410 |
|
急剧移动速度X/Z |
m/min |
12/16 |
12/16 |
30/24 |
|
|
刀架
|
刀位数 |
|
8/12 |
8/12 |
8/12 |
|
刀具装夹尺寸（车削/镗削） |
mm |
20×20/Φ32 |
20×20/Φ32 |
20×20/Φ32 |
|
|
其它 |
机床尺寸（长X宽X高） （不含排屑器） |
mm |
2370×1700×1970 3200×1700×1970 |
2370×1700×1970 3230×1700×1970 |
2370×1700×1970
|
|
机床沉量 |
kg |
3000/4500 |
3000/4500 |
3000 |
|
|
项目 |
单元 |
CK50 |
CK50S |
CK50C |
CK50C/500 |
|
|
加工领域 |
床身上最大回转直径 |
mm |
Φ500/Φ450/Φ450 |
Φ500/Φ450/Φ450 |
Φ500/Φ450 |
Φ570 |
|
床鞍上最大回转直径 |
mm |
Φ320 |
Φ320 |
Φ240 |
Φ390 |
|
|
最大车削直径 |
mm |
Φ370 |
Φ370 |
Φ370 |
Φ370 |
|
|
最大车削长度 |
mm |
500/1000/1500 |
500/1000/1500 |
750/1000 |
500 |
|
|
最大棒料直径 |
mm |
Φ51 |
Φ51 |
Φ51 |
Φ51 |
|
|
主轴 |
主轴头型式 |
|
A2-6 |
A2-6 |
A2-6 |
A2-8 |
|
主轴通孔直径 |
mm |
Φ62 |
Φ62 |
Φ62 |
Φ62 |
|
|
卡盘直径 |
mm |
Φ210(8") |
Φ210(8") |
Φ210(8") |
Φ210 |
|
|
主轴转速 |
r/min |
60-2250 |
60-2250 |
30-3000（广数主电机）/40-4000（超同步主电机） |
40—5000 （电主轴） |
|
|
主轴电机功率 （陆续/30分钟） |
kW |
15 |
11 |
11（广数）/15（超同步） |
20.7 |
|
|
尾座 |
套筒直径 |
mm |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
|
套筒行程 |
mm |
100 |
100 |
100 |
Φ100 |
|
|
顶尖锥度 （标注/活主轴结构） |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
5 |
|
|
进给 |
移动领域X/Z |
mm |
210/550 210/1010 210/1550 |
210/550 210/1010 210/1550 |
210/780 210/1010 |
210/530 |
|
急剧移动速度X/Z |
m/min |
12/16 |
12/16 |
16/20 |
30/30 |
|
|
刀架 |
刀位数 |
|
8/12 |
8/12 |
8/12 |
12 |
|
刀具装夹尺寸（车削/镗削） |
mm |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
|
其它 |
机床尺寸（长X宽X高） （不含排屑器） |
mm |
2860×1830×2020 3790×1850×2050 4600×1850×2050 |
2860×1830×2020 3790×1850×2050 4600×1850×2050 |
3790×1850×2050 3790×1850×2050 |
2860×1830×2020 |
|
机床 沉量 |
kg |
4500/5000/6700 |
4500/5000/6700 |
5000/5300 |
4500 |
|
