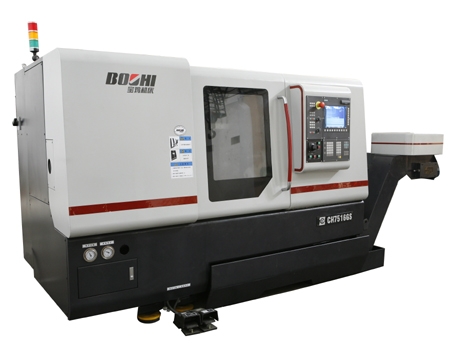

CH7516GS是通过对高效加工结构优化技术，热变形及赔偿技术，高速车削加工动静态检测技术，主轴单元技术，高速车削加工工艺技术，职能组件�？榛杓萍际�，动态机能钻研与轻量化技术，高速移动驱动技术，靠得住性技术等方面的钻研，开发实现的回转直径为φ400mm规格的高速车削中心。
产品特点：
1）整体式高强度铸铁床身由专业铸造厂家选取树脂砂铸造，拥有足够的刚性，优良的吸振性和热不变性，选取宽跨距日本THK滚动导轨，机床接受载荷大，动态响应好，解除了低速膝行，拥有优良的精度维持性
2）主轴为内装式高速电主轴，最高转速8000转，选取螺旋式强造水冷却。在恒温、净化环境下装配，并经过精密平衡测试，保障主轴运行安稳，拥有优良的刚度和更高的主轴转速。
3）X/Z轴选取日本THK高速丝杠，进给速度高。关环节造，精度持久不变靠得住；
4）机床C轴配以高分辨的编码器，可陆续分度，与机床同轴装配，确保C轴定位精度和高靠得住性；
5）液压卡盘夹紧、放松和液压尾座套筒伸缩除法式节造表，均可脚踏开关节造，方便快捷；液压压力调整均选取面板式旋扭操作，表盘显示，调整安全、方便；
6）导轨、滚珠丝杠副选取集中自动稀油光滑，各个节点配有定量式分油器，按时定量向各光滑部位注油，保障各滑动面均匀光滑，有效的减幼摩擦阻力，提高了活动精度，保障了滚珠丝杠和导轨副的使用寿命。
合用行业：
合用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。
|
项 目 |
单元 |
CH7516GS |
|
|
加工领域 |
床身上最大回转直径 |
mm |
Φ450 |
|
床鞍上最大回转直径 |
mm |
Φ280 |
|
|
最大工件长度 |
mm |
450 |
|
|
最大车削直径 |
mm |
Φ250 |
|
|
最大棒料直径 |
mm |
Φ35 |
|
|
主轴 |
液压卡盘直径 |
mm |
Φ169 |
|
主轴头型式 |
|
A2-5 （GB/T5900.1） |
|
|
主轴通孔直径 |
mm |
Φ49 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ90/Φ75 |
|
|
主轴转速 |
r/min |
80-8000 |
|
|
主电机功率(陆续/30分钟) |
kW |
15/18.7 |
|
|
尾座 |
套筒直径/行程 |
mm |
Φ70/80 |
|
顶尖锥度 |
|
MT No.4 |
|
|
床鞍 |
倾斜角度DEG |
|
45° |
|
移动距离 X/Z |
mm |
157/460 |
|
|
急剧移动速度 X/Z |
m/min |
42/42 |
|
|
伺服电机扭矩 X/Z |
Nm |
10.3/14.7 |
|
|
滚珠丝杠直径 X/Z |
mm |
Φ32/Φ40 |
|
|
刀架 |
刀位数/可带头力刀具数 |
|
12/6 |
|
刀具尺寸（车削/镗孔） |
mm |
20×20/Φ32 |
|
|
C轴 |
最幼节造角度 DEG |
|
0.001 |
|
回转刀具电机功率 |
kW |
4.1 |
|
|
回转刀具速度 |
rpm |
6000 |
|
|
最大端铣直径/攻丝尺寸 |
mm |
Φ10/ M10 |
|
|
其它 |
电源 |
kVA |
40 |
|
体积（长×宽×高） |
mm |
3740×1780×1930(侧排屑) |
|
|
总沉量 |
kg |
4500 |
|
